Kako radi lijevanje u pijesku? Objašnjenje procesa i dijelova

Lijevanje u pijesku funkcionira na način da se mješavina pijeska natapa oko uzorka željenog dijela, uklanja uzorak da ostane šupljina, ulijeva rastaljeni metal u tu šupljinu i odvaja pješčani kalup nakon što se metal skrutne. To je najstariji i najrašireniji postupak lijevanja metala na svijetu, koji čini otprilike 70% svih metalnih odljevaka proizvedenih u svijetu prema težini. Lijevanjem u pijesak mogu se proizvesti dijelovi u rasponu od nekoliko grama do preko 100 tona, u gotovo bilo kojem metalu, uz minimalne troškove alata u usporedbi s drugim metodama lijevanja. Kompromis je dimenzijska tolerancija i završna obrada površine — dijelovi lijevani pijeskom obično postižu tolerancije od ±0,03 do ±0,06 inča po inču i vrijednosti površinske hrapavosti od 250–500 (prikaz, stručni). Ra (µin), što je grublje od tlačnog lijevanja ili lijevanja po investiciji, ali potpuno prikladno za širok raspon strukturalnih i mehaničkih primjena.

Proces lijevanja u pijesak: korak po korak

Lijevanje u pijesak slijedi ponovljiv niz koraka koji transformiraju sirovi pijesak i rastaljeni metal u gotovi dio. Svaki korak ima specifične tehničke zahtjeve koji određuju kvalitetu konačnog odljeva.

1. Izrada uzorka: Uzorak — točna replika željenog dijela, obično većeg s dopuštenim skupljanjem od 1–2,5 % ovisno o metalu — izrađuje se od drva, plastike, aluminija ili uretanske pjene. Uzorak uključuje kutove propuha (obično 1-3 stupnja po strani) kako bi se omogućilo čisto uklanjanje pijeska bez ometanja stijenki šupljine kalupa.
2. Priprema kalupa: Uzorak se stavlja u dvodijelnu kutiju koja se naziva pljoska (korpa na vrhu, ručica na dnu). Pijesak je čvrsto nabijen oko uzorka u svakoj polovici. Za lijevanje u zeleni pijesak — najuobičajenija metoda — mješavina pijeska sastoji se od 85–95 % silikatnog pijeska, 4–10 % bentonitne gline kao veziva i 2–5 % vode. Glina i voda stvaraju plastičnost koja održava oblik kalupa kada se uzorak povuče.
3. Uklanjanje uzorka: Polovice tikvica se pažljivo odvajaju i uzorak se iscrtava ostavljajući precizan negativan otisak geometrije dijela u pijesku. Smjesa za razdvajanje nanesena na uzorak prije nabijanja sprječava prianjanje pijeska tijekom uklanjanja.
4. Osnovna postavka (ako je potrebno): Za dijelove s unutarnjim šupljinama - kao što su šuplje cijevi, otvori motora ili otvori s jezgrom - prethodno oblikovane pješčane jezgre stavljaju se u šupljinu kalupa prije zatvaranja. Jezgre se izrađuju zasebno od kemijski vezanog pijeska (postupkom bez pečenja, ljuske ili hladne kutije) i podupiru ih otisci jezgre — projekcije na uzorku koje stvaraju udubljenja u stijenci kalupa gdje krajevi jezgre počivaju.
5. Izrada sustava vrata: Kanali izrezani ili oblikovani u pijesku — koji se nazivaju sustavom za izlijevanje — vode rastaljeni metal iz čaše za izlijevanje kroz kanal (vertikalni kanal), duž vodilica (vodoravni kanali) i u šupljinu kalupa kroz otvore. Usponi (spremnici dodatnog metala) također su postavljeni na debelim dijelovima za dovod rastaljenog metala u dio dok se skuplja tijekom skrućivanja, sprječavajući poroznost skupljanja.
6. Sastavljanje kalupa i izlijevanje: Nosač i kočnica se ponovno sastavljaju i stegnu ili utegnu kako bi se spriječilo da hidrostatski tlak rastaljenog metala podigne čahuru tijekom izlijevanja. Metal se izlijeva na odgovarajućoj temperaturi — obično 1250–1500°C za lijevano željezo i 650–750 (prikaz, stručni).°C za aluminijske legure — glatko i kontinuirano kako bi se izbjegle turbulencije, koje mogu zadržati plin ili erodirati stijenke kalupa.
7. Hlađenje i skrućivanje: Napunjeni kalup se ne dira dok se metal ne hladi. Vrijeme hlađenja kreće se od minuta za male aluminijske dijelove do mnogo sati za velike željezne ili čelične odljevke. Preuranjeni poremećaj uzrokuje vruće suze, iskrivljenje ili nepotpuno skrućivanje.
8. Shakeout: Nakon što se dovoljno ohladi, pješčani kalup se raspada - mehanički vibrira na situ za istresanje - kako bi se oslobodio odljevak. Pijesak se skuplja, obnavlja dodavanjem svježe gline i vode i reciklira natrag u proizvodnju. U ljevaonicama velikih količina, 90-95% zelenog pijeska se obnavlja i ponovno koristi.
9. Čišćenje i završna obrada: Neobrađeni odljevak se čisti pjeskarenjem ili prevrtanjem kako bi se uklonio zalijepljeni pijesak, zatim se sustav zatvarača (lijevci, vodilice, usponi) odsiječe i brusi u ravnini. Završni koraci mogu uključivati ​​toplinsku obradu, strojnu obradu do tolerancije i površinsku obradu, ovisno o primjeni.

Ključni dijelovi za lijevanje u pijesku i njihove funkcije

Razumijevanje pojedinačnih komponenti instalacije za lijevanje u pijesak pojašnjava kako proces kontrolira protok metala, distribuciju topline i kvalitetu konačnog dijela. Svaki dio za lijevanje u pijesak služi određenoj inženjerskoj svrsi.

Vrste procesa lijevanja u pijesak

Izraz "lijevanje u pijesak" obuhvaća nekoliko različitih varijanti procesa, od kojih svaka odgovara različitim količinama proizvodnje, složenosti dijelova i zahtjevima točnosti. Odabir odgovarajuće vrste procesa jednako je važan kao i sam dizajn lijevanja.

Odljev zelenog pijeska

Najčešća i najjeftinija metoda lijevanja u pijesak. "Zeleno" se ne odnosi na boju, već na sadržaj vlage u pijesku - obično 2-5% vode aktivira vezivo bentonit gline. Lijevanje u zelenom pijesku je zadani postupak za proizvodnju sivog i nodularnog lijeva velikih količina , s mnogim automobilskim ljevaonicama koje pokreću potpuno automatizirane linije zelenog pijeska koje proizvode tisuće odljevaka dnevno. Pijesak se može reciklirati odmah nakon istresanja. Ograničenja uključuju manju točnost dimenzija od procesa vezanih kemikalijama i potencijal za defekte plina povezane s vlagom ako se vlaga u kalupu ne kontrolira.

Lijevanje u pijesak bez pečenja (zrakom).

Pijesak se miješa s dvokomponentnim kemijskim vezivom (kao što je furan smola ili fenolni uretan) koje stvrdnjava na sobnoj temperaturi kemijskom reakcijom, a ne toplinom ili vlagom. Kalupi koji se ne peku tvrđi su i dimenzionalno stabilniji od kalupa za zeleni pijesak, popustljivi tolerancije približno 25–50% veće od zelenog pijeska . Ovaj se postupak preferira za velike, složene dijelove - kućišta industrijskih pumpi, velika tijela ventila i komponente alatnih strojeva - gdje točnost dimenzija opravdava višu cijenu veziva i duže vrijeme pripreme kalupa.

Oblikovanje školjke (postupak krunjenja)

Fini silikatni pijesak obložen termoreaktivnom fenolnom smolom ispušta se ili upuhuje na zagrijani metalni uzorak (175–370°C), tvoreći tanku ljusku debljine 10–20 mm koja se stvrdnjava za 10–30 sekundi. Dvije polovice ljuske spojene su ljepilom kako bi se formirao cijeli kalup. Oblikovanje školjke daje završnu obradu površine od 125–250 (prikaz, stručni). (prikaz, stručni). Ra (µin) i toleranciju dimenzija od ±0,010 inča — znatno bolje od zelenog pijeska. Obično se koristi za automobilske bregaste osovine, radilice, klipnjače i druge precizne dijelove srednjeg volumena.

Pjenasti lijev (postupak potpunog kalupa)

Uzorak pjene od ekspandiranog polistirena (EPS) — identičan završnom dijelu — ukopan je u rastresiti, nevezani suhi pijesak. Kada se rastaljeni metal izlije, on isparava pjenu, poprimajući svoj točan oblik. Nije potrebno uklanjanje kalupa, a složene geometrije s unutarnjim značajkama koje bi zahtijevale više jezgri u konvencionalnom lijevanju u pijesku mogu se proizvesti kao jedan uzorak pjene. Izgubljen pjenasti lijev uvelike se koristi za aluminijske glave cilindra, usisne grane i složene blokove motora od željeza — General Motors je proizveo više od 15 milijuna glava motora koristeći ovaj proces.

Lijevanje pod vakuumom (V-proces).

Suhi, nevezani pijesak drži se na mjestu na tankom plastičnom filmu prevučenom preko uzorka vakuumskim pritiskom, a ne kemijskim vezivom. Nakon izlijevanja i skrućivanja, vakuum se oslobađa i pijesak slobodno otječe — nije potrebno istresanje. V-postupkom lijevanja postiže se završna obrada površine od 150–300 (prikaz, stručni). Ra i izvrsna ponovljivost dimenzija, s dodatnom prednošću proizvodnje gotovo nikakvih otpadnih plinova tijekom lijevanja, što ga čini jednom od ekološki najčišćih metoda lijevanja u pijesku.

Materijali koji se mogu lijevati pijeskom

Jedna od najznačajnijih prednosti lijevanja u pijesak u odnosu na konkurentske postupke je njegova svestranost materijala. Lijevanje u pijesku kompatibilno je s gotovo svim metalima i legurama koje se mogu lijevati , uključujući one s visokim talištem koje bi uništile trajne metalne kalupe.

Uobičajeni nedostaci lijevanja u pijesak i kako ih spriječiti

Greške u lijevanju u pijesku čine procijenjenih 5-10% proizvodnje u dobro vođenim ljevaonicama i do 20-30% u slabo kontroliranim operacijama. Razumijevanje uzroka kvarova bitno je za dizajniranje kontrola procesa koje minimaliziraju stope otpada.

Poroznost (plinovi i skupljanje)

Poroznost je najčešći nedostatak lijevanja pijeskom , pojavljujući se kao praznine unutar skrutnutog metala. Plinska poroznost nastaje kada se vodik ili para stvorena vlagom zarobe u talini prije skrućivanja. Poroznost skupljanja nastaje kada se rastaljeni metal steže dok se skrućuje, a nije dostupno dovoljno tekućeg metala za popunjavanje praznine. Prevencija uključuje kontrolu sadržaja vlage u pijesku ispod 4%, otplinjavanje taline pročišćavanjem dušikom ili argonom i pravilno dimenzioniranje i pozicioniranje uspona.

Uključci pijeska i hladni zatvarači

Uključci pijeska nastaju kada se rastresiti pijesak erodiran s površine kalupa ili jezgre prenosi u odljevak turbulentnim strujanjem metala. Hladni zatvarači nastaju kada se dva toka metala susreću u kalupu i ne uspiju se pravilno spojiti - obično uzrokovano metalom koji se previše ohladio prije nego što je ispunio šupljinu ili sustavom zatvarača koji loše razdvaja protok. Odgovarajuća izvedba oklopa s kontroliranim brzinama punjenja (ispod 0,5 m/s na ulazu za željezo), odgovarajuće prethodno zagrijavanje kalupa za aluminij i dobro zbijeni pijesak smanjuju ove nedostatke.

Vruće suze i distorzija

Vruće pukotine su pukotine koje nastaju u odljevku tijekom skrućivanja kada je toplinska kontrakcija ograničena kalupom ili jezgrom. Najčešći su u tankim dijelovima koji graniče s debelim i u metalima sa širokim rasponom skrućivanja poput aluminijske bronce. Projektna rješenja uključuju dodavanje ugla (minimalni radijus 3–5 mm) na prijelazima sekcija, povećanje sklopivosti jezgre i podešavanje slijeda skrućivanja kroz hlađenje ili postavljanje uspona.

Tolerancije lijevanja u pijesak, završna obrada površine i mogućnosti dimenzija

Postavljanje realnih dimenzionalnih očekivanja prije nego što se posvetite lijevanju u pijesku sprječava skupo redizajniranje. Proces ima dobro utvrđena ograničenja mogućnosti koja se razlikuju ovisno o vrsti procesa, metalu i veličini dijela.

Za referencu, livenje za ulaganje obično postiže ±0,005 inča po inču i 63–125 Ra , dok lijevanje pod visokim tlakom doseže ±0,002–0,005 inča po inču — oboje uz znatno veće troškove alata. Tolerancije lijevanja u pijesak potpuno su primjerene za većinu strukturnih dijelova, kućišta i nosača koji ionako zahtijevaju strojnu obradu kritičnih sučelja.

Lijevanje u pijesku u odnosu na druge postupke lijevanja: Kada odabrati pijesak

Lijevanje u pijesak nije uvijek optimalan procesni izbor. Razumijevanje gdje se ističe, a gdje podbacuje u odnosu na alternative sprječava skupe pogreške pri odabiru procesa.

Prednosti lijevanja u pijesak

• Najniža cijena alata u bilo kojem procesu lijevanja: Jednostavan drveni ili plastični uzorak za lijevanje u zelenom pijesku može se napraviti za 500–5000 USD. Usporedni kalup za lijevanje pod pritiskom košta 20 000 do 200 000 USD. To čini lijevanje u pijesku jedinom ekonomičnom opcijom za količine prototipa, kratke serije (ispod 500 dijelova) i vrlo velike dijelove gdje je alat za kalupljenje nepraktičan.
• Nema praktičnog ograničenja veličine: Lijevanjem u pijesku dobivaju se najveći metalni odljevci napravljeni bilo kojim postupkom. Najveći pojedinačni odljevci od pijeska — masivni okviri za hidroelektrične turbine, brodski propeleri i okviri za preše — teže preko 100 tona i ne mogu se proizvesti nijednom drugom metodom.
• Kompatibilan sa svim legurama koje se mogu lijevati: Uključujući željezne legure s visokim talištem (čelik, nehrđajući čelik, željezo s visokim udjelom kroma) koje bi nagrizle ili uništile alat za lijevanje aluminija ili cinka u jednom udarcu.
• Složena unutarnja geometrija preko jezgri: Pješčane jezgre dopuštaju unutarnje prolaze, šupljine i značajke koje se ne mogu izvući iz trajnog kalupa — kritično za blokove motora, tijela ventila i hidrauličke razvodnike.

Kada odabrati drugačiji postupak

• Tanke stijenke velikog volumena uske tolerancije → Lijevanje pod pritiskom: Za aluminijske ili cinčane dijelove u količinama većim od 10 000–50 000 s debljinom stjenke ispod 2 mm i tolerancijama manjim od ±0,010 inča, lijevanje pod visokim pritiskom ima nižu cijenu po dijelu unatoč većem ulaganju u alat.

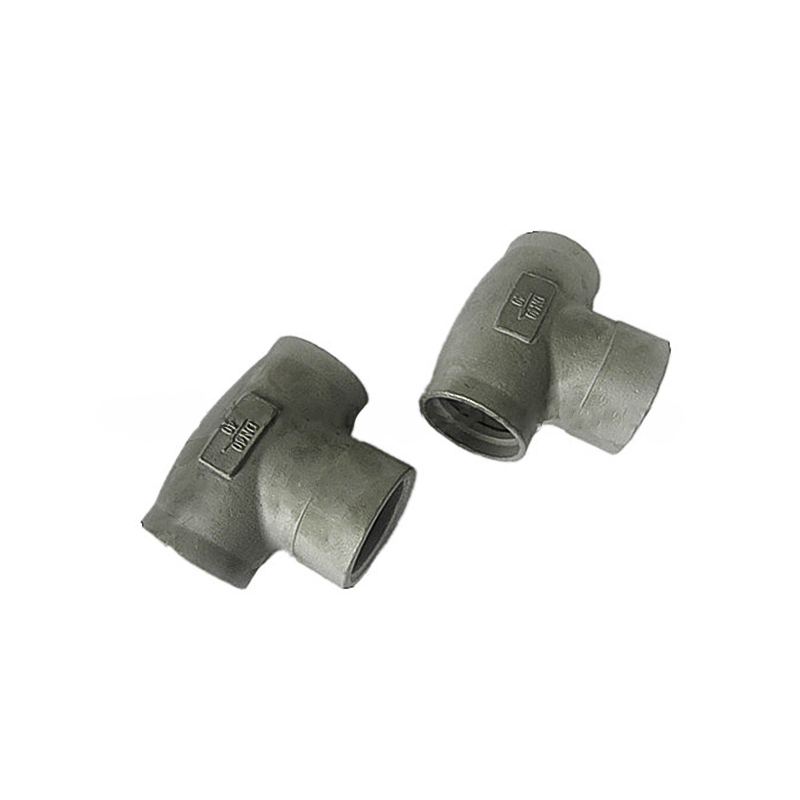

• Kompleksna geometrija fina završna obrada → Investicijski lijev: Dijelovi s tankim stijenkama, finim detaljima i zahtjevima gotovo neto oblika (eliminirajući većinu strojne obrade) bolje su opsluženi lijevanjem po ulošku unatoč višoj cijeni po komadu.
• Jednostavni rotacijski dijelovi → Centrifugalno lijevanje: Cijevi, cijevi, prstenovi i cilindrične čahure proizvode se ekonomičnije i s boljim mehaničkim svojstvima (zbog centrifugalne segregacije) centrifugalnim lijevanjem nego lijevanjem u pijesak.

Industrije i proizvodi koji se oslanjaju na lijevanje u pijesak

Lijevanje u pijesak duboko je ugrađeno u proizvodni lanac opskrbe više velikih industrija. Mnoge komponente koje se svakodnevno pojavljuju u gotovim proizvodima započele su kao odljevci od pijeska.

Automobilska industrija

Automobilska industrija je najveći potrošač pješčanih odljevaka u svijetu , što čini otprilike 35-40% ukupne proizvodnje ljevaonice po težini. Jedan motor s unutarnjim izgaranjem sadrži desetke komponenti od lijevanog pijeska: blok motora, glavu cilindra, usisnu granu, ispušnu granu, koljenasto vratilo (u mnogim izvedbama), kućište diferencijala, kućište prijenosa, kočione čeljusti i glavčine kotača. Tipičan osobni automobil sadrži 150-250 lbs željeznih i aluminijskih odljevaka.

Industrijski strojevi i pumpe

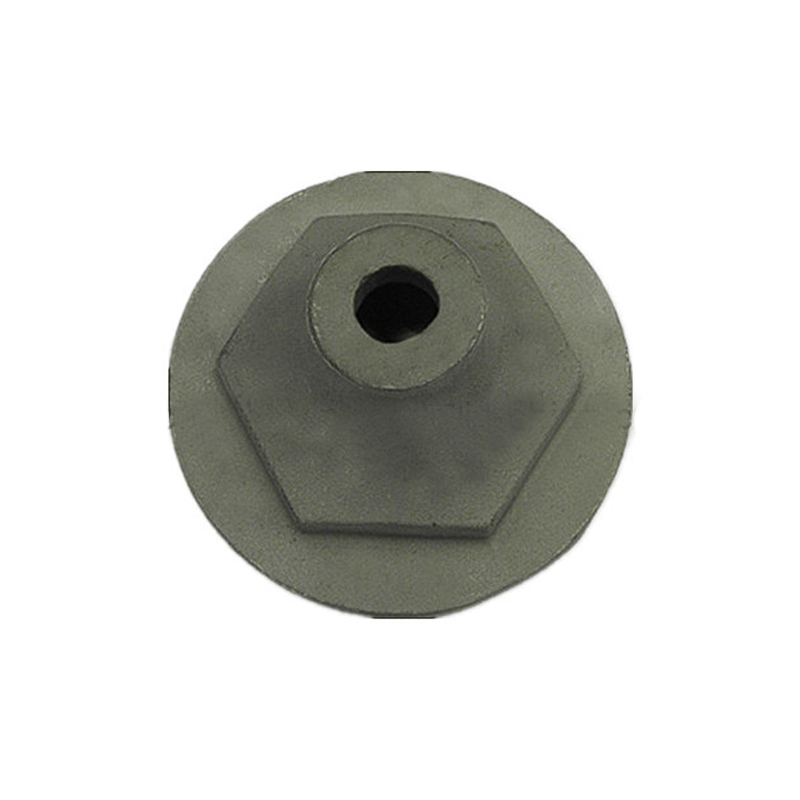

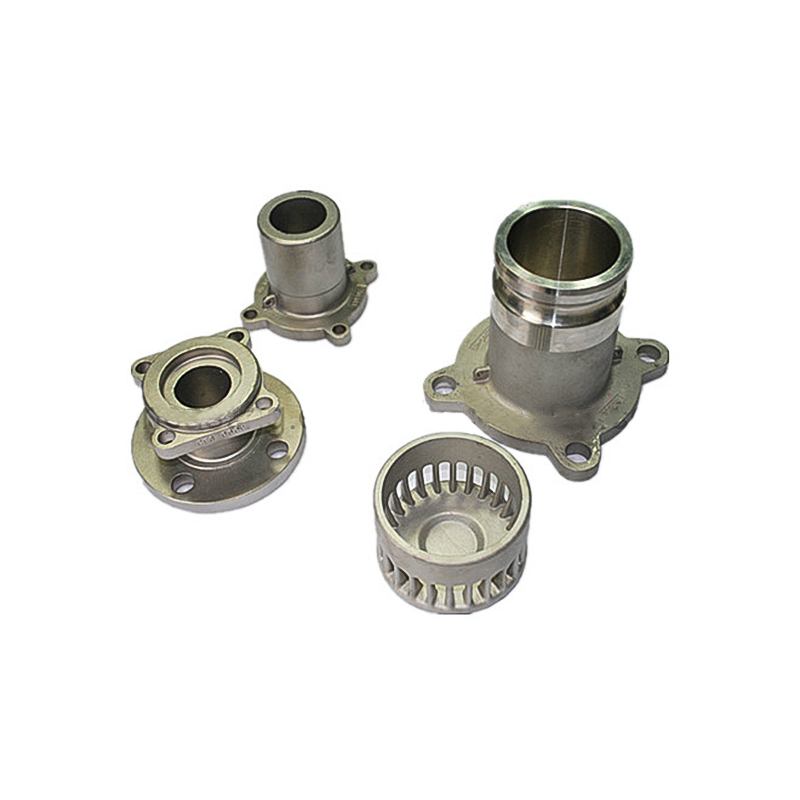

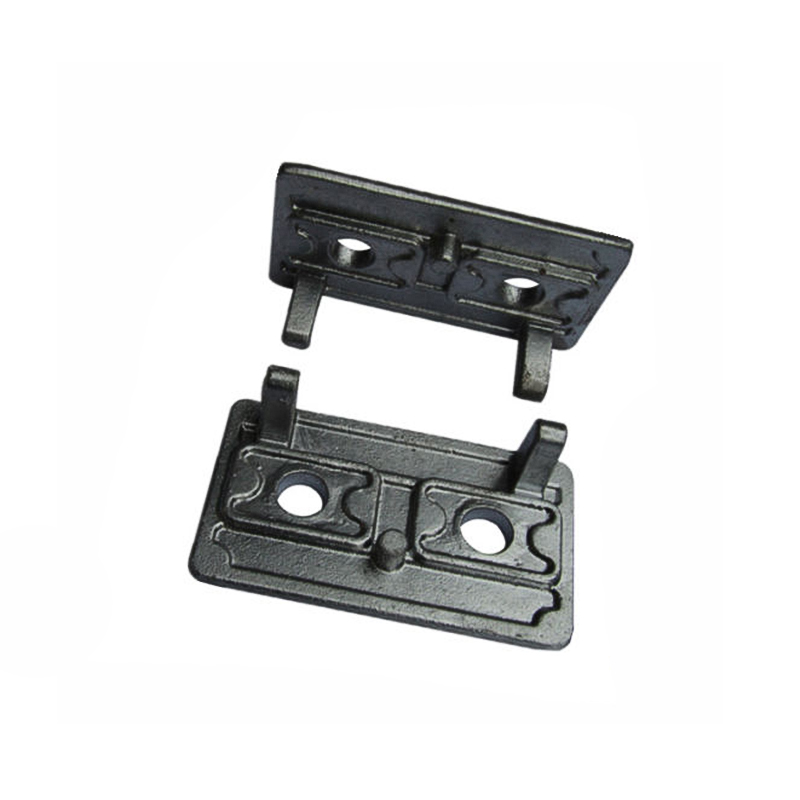

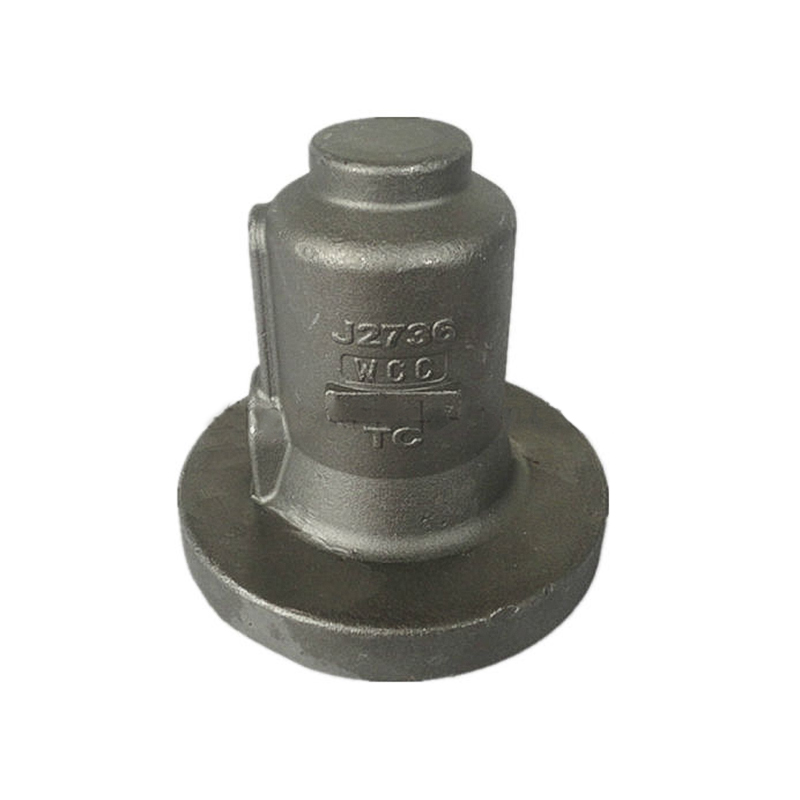

Osnove alatnih strojeva, kućišta pumpi, kućišta kompresora, tijela ventila, impeleri i hidraulični razvodnici uvelike su lijevani u pijesku od lijevanog željeza, čelika i bronce. Kombinacija složene unutarnje geometrije (volute pumpe, komore ventila), velike veličine i niskih do srednjih proizvodnih obujma čini lijevanje u pijesak optimalnim procesom za veliku većinu industrijske opreme za rukovanje tekućinama.

Zrakoplovstvo i obrana

Dok se za zrakoplovne i svemirske precizne dijelove često koristi livenje po ulošku ili strojno obrađene otkovke, lijevanjem u pijesak proizvode se mnoge strukturne komponente okvira zrakoplova, kućišta mjenjača, strukture gondola i dijelovi potporne opreme za tlo od aluminijskih i magnezijevih legura. Lijevanje u pijesku također je primarni proces za velike topničke komponente, nosače oklopa za vozila i pomorsku opremu gdje zahtjevi za veličinom dijelova i legurama premašuju mogućnosti lijevanja u obliku uloška.

Građevinarstvo, rudarstvo i energetika

Čeljusti drobilice, košuljice mlinova, zubi bagera, spojnice cjevovoda, poklopci šahtova i glavčine vjetroturbina spadaju u dijelove lijevane od pijeska visoke čvrstoće koji se koriste u ovim industrijama. Jedno čvorište vjetroturbine - obično izliveno od nodularnog željeza - može težiti 15-30 tona i zahtijeva dimenzionalnu stabilnost i unutarnju čvrstoću koju samo dobro osmišljen proces lijevanja u pijesak bez pečenja može pouzdano pružiti u ovoj mjeri.
